Монтаж фільтростанції JAIN Irrigation Systems для очищення поливної води

Гравійний фільтр – це тип фільтру, в якому використовується шар піску або іншого матеріалу для фільтрації води, широко використовується у сільському господарстві для фільтрації поливної води.

Гравійний фільтр забезпечуює ефективне очищення води від водоростей, органічних речовин та різних включень, що важливо, якщо вода надходить з озера, каналу, річки, басейну та інших відкритих для сонця джерел водопостачання.

Найбільш важливим фактором, який забезпечує очищення є базальтовий пісок, який використовується у фільтрі.

Проблема клієнта: недостатнє очищення поливної води

Наш клієнт зіткнувся з проблемою очищення води для зрошення у весняний та літній період. Водозабір води у нього здійснюється зі штучної затоки, куди вода потрапляє з відкритої водойми. Коли навесні вода під впливом сонячних променів прогрівається до 20 ° C, і сонячного світла стає достатньо для фотосинтезу, маса водоростей піднімається до поверхні і починає активно розмножуватися. Чим більше світла потрапляє на воду, тим швидше відбувається розмноження пігментованих бактерій. Починається процес “цвітіння води”.

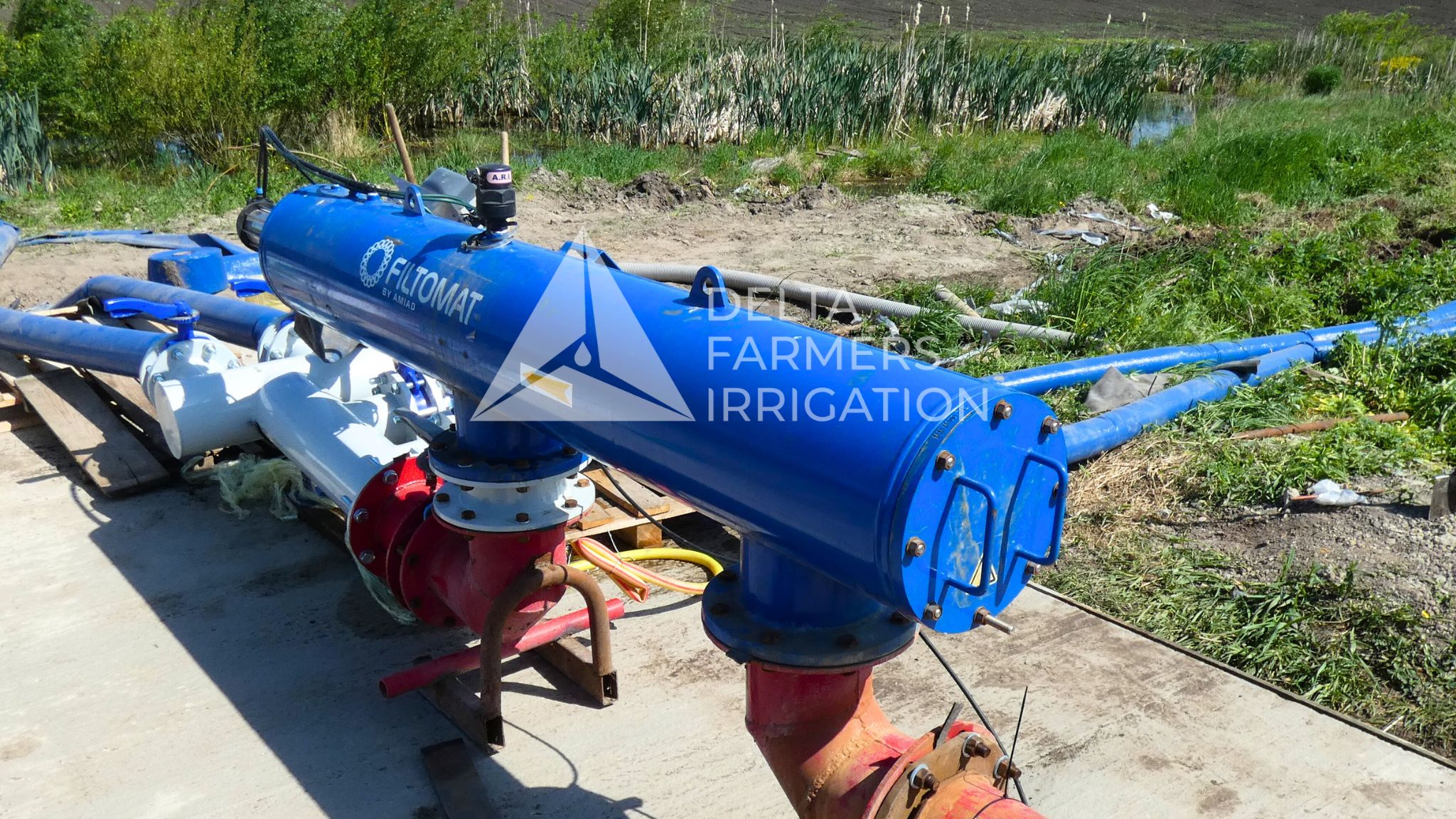

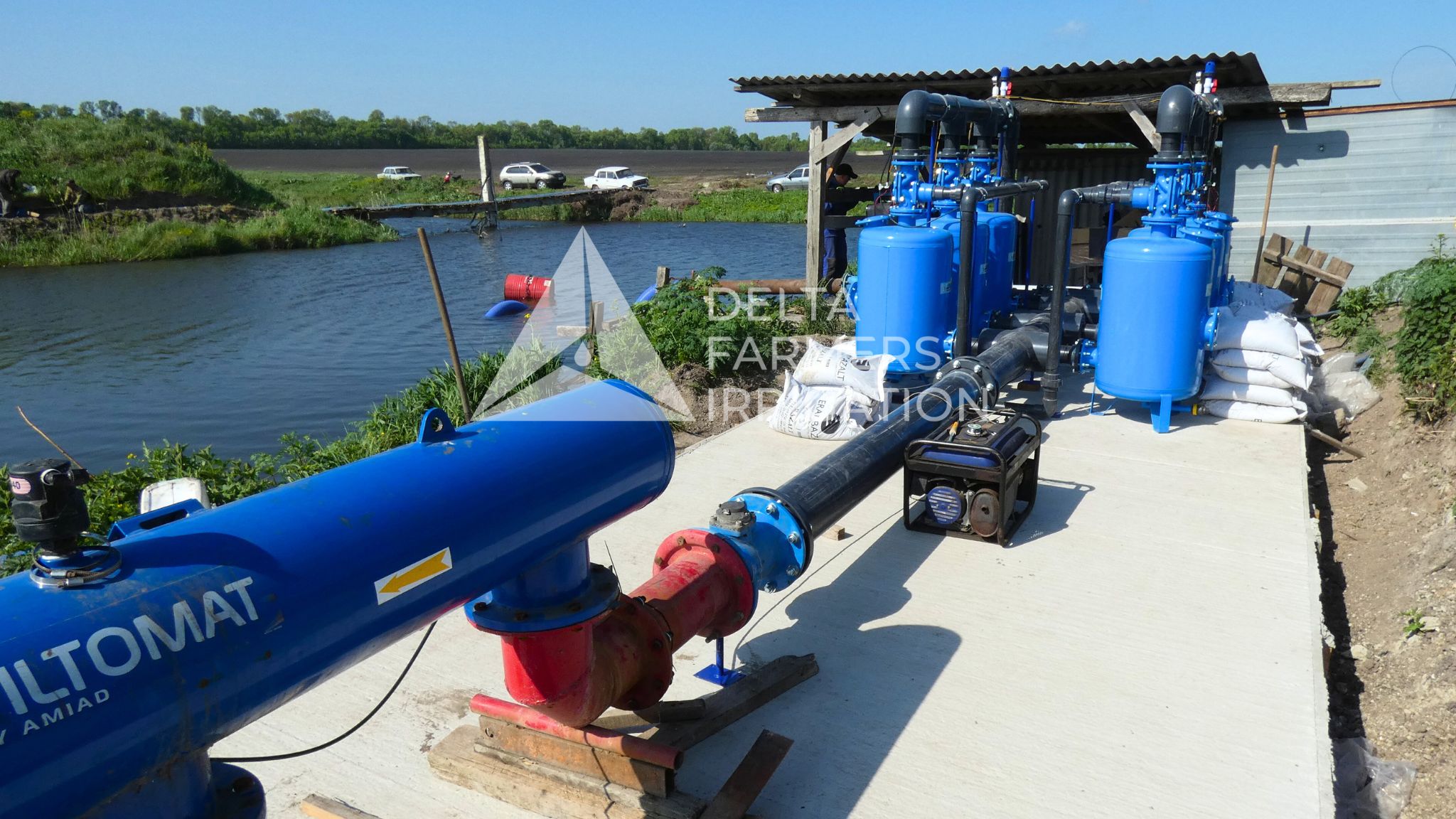

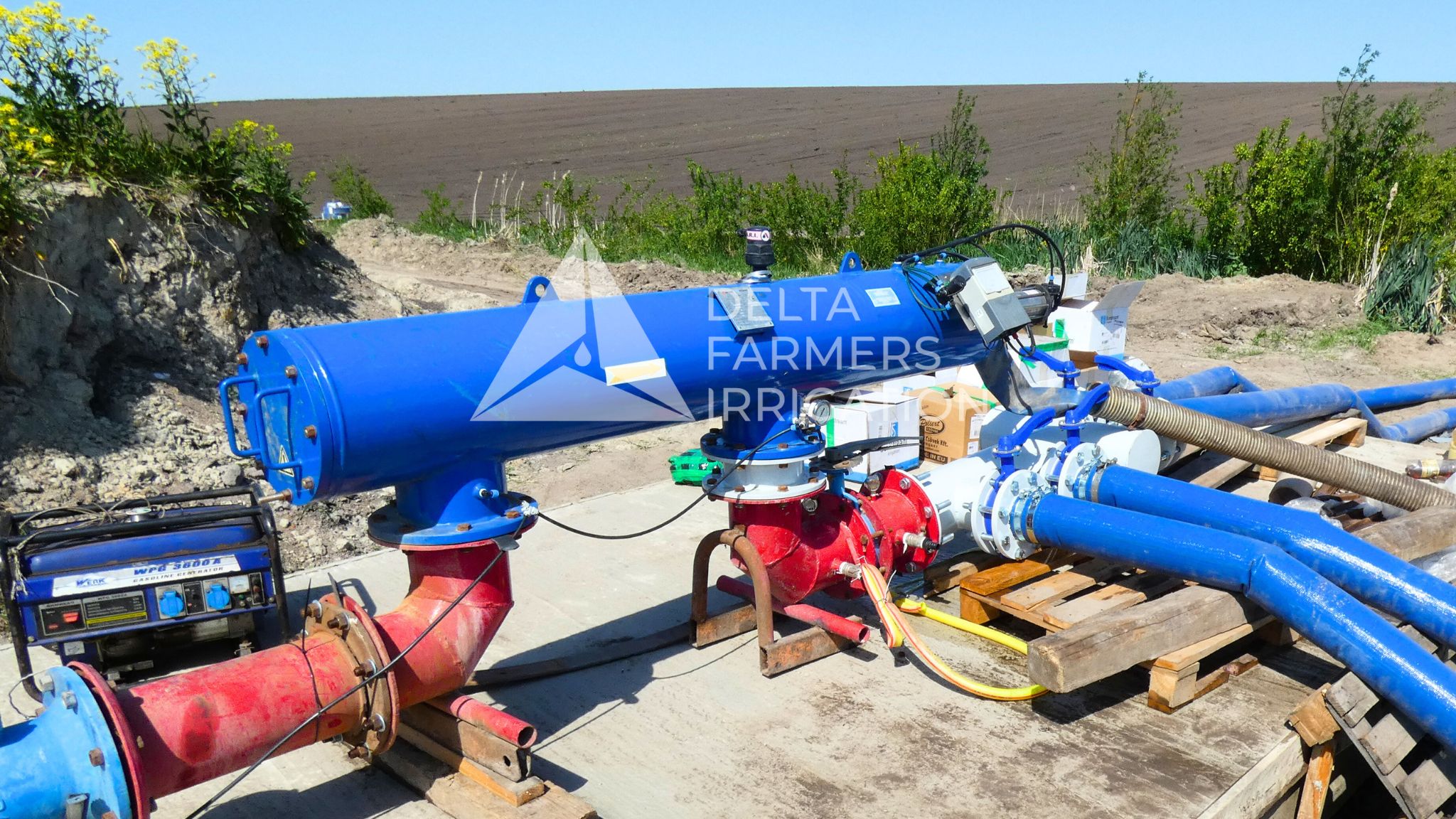

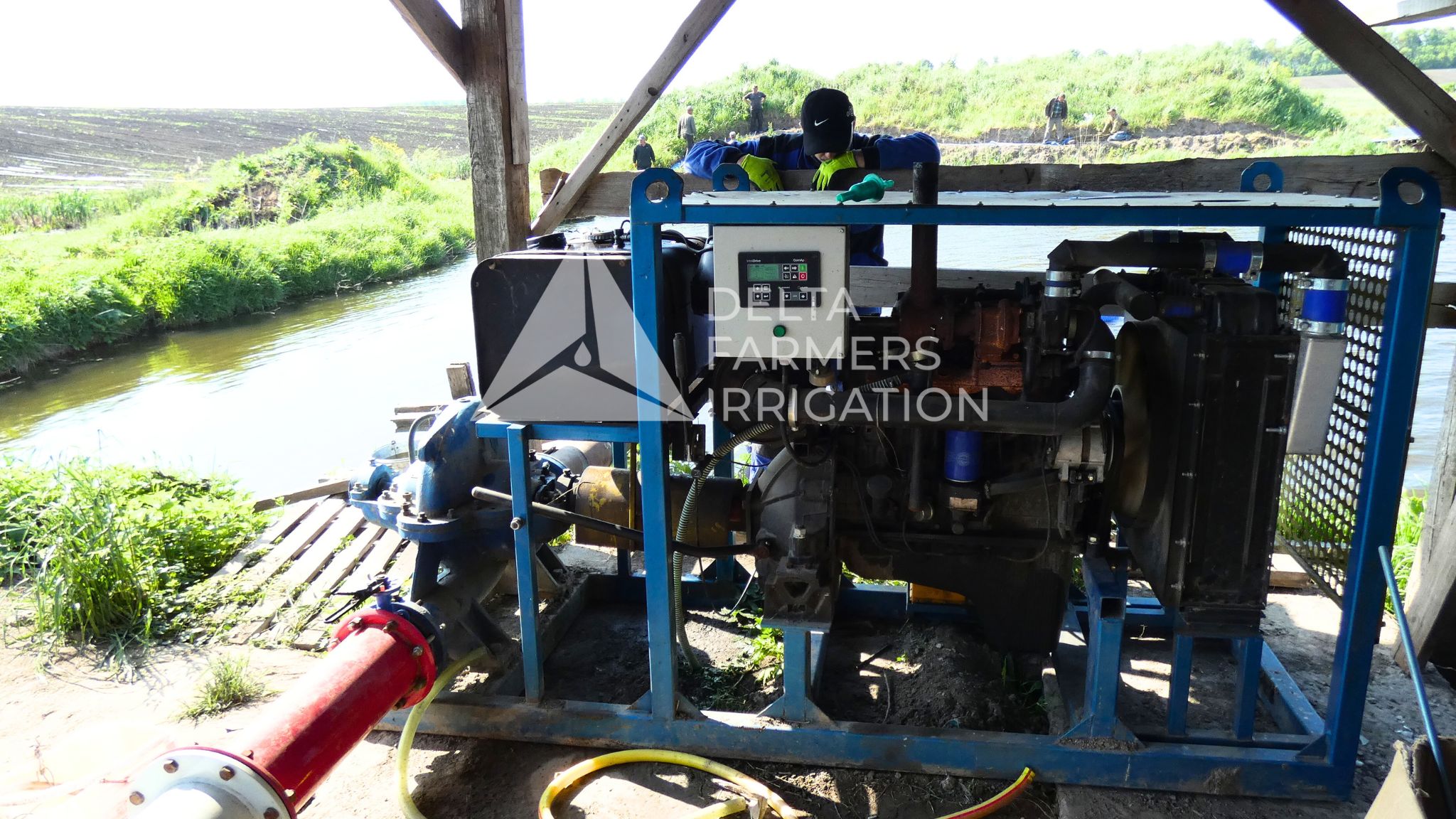

В існуючій системі вода для поливу з водоймища надходила за допомогою дизельної насосної станції на автоматичний сітчастий фільтр Filtomat 8” для очищення, а далі –  у систему краплинного зрошення на поле. У самий пік «цвітіння» фільтруючий елемент (сітка) постійно забивався, тому фільтру часто доводилося атоматично переходити в режим промивки. Доходило до того, що сопла, що чистять сітку всередині фільтра вже були не в силах впоратися із забрудненням, через що доводилося розбирати фільтр і за допомогою щітки механічно вручну чистити сітку. Це, звичайно, не могло позитивно позначитися на стані самої сітки.

Наше рішення: встановлення фільтростанції JAIN Irrigation Systems на основі гравійних фільтрів

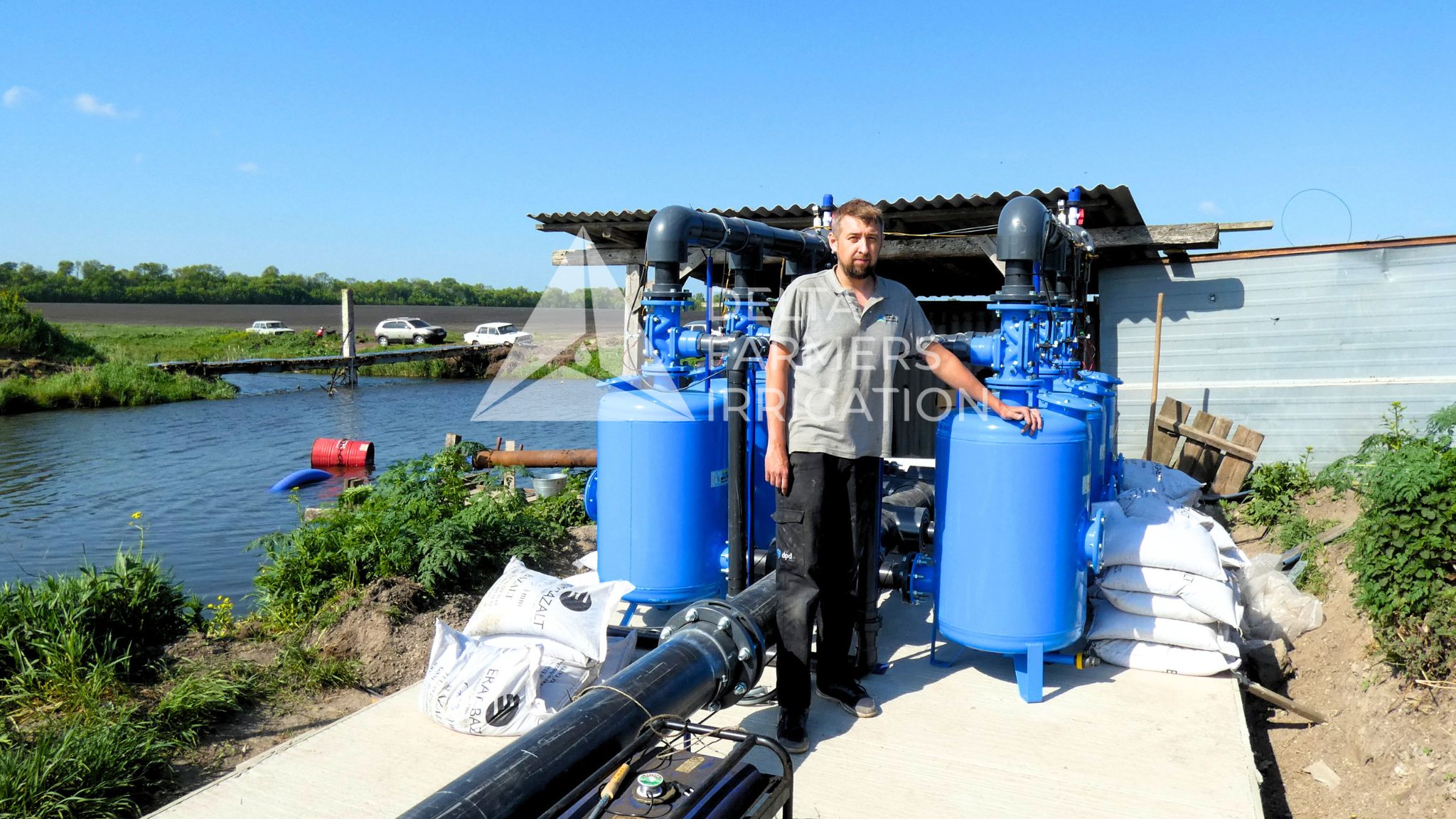

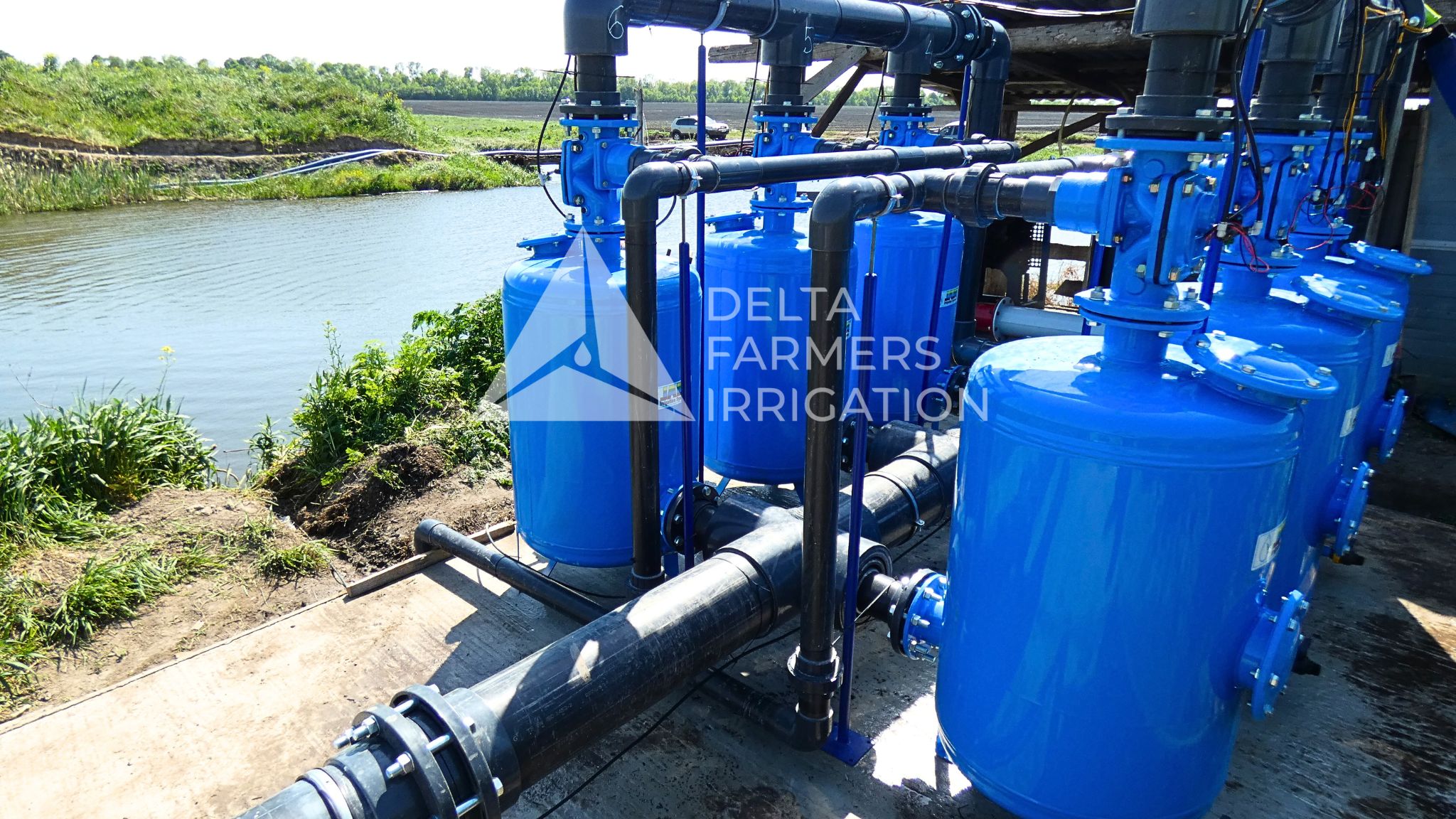

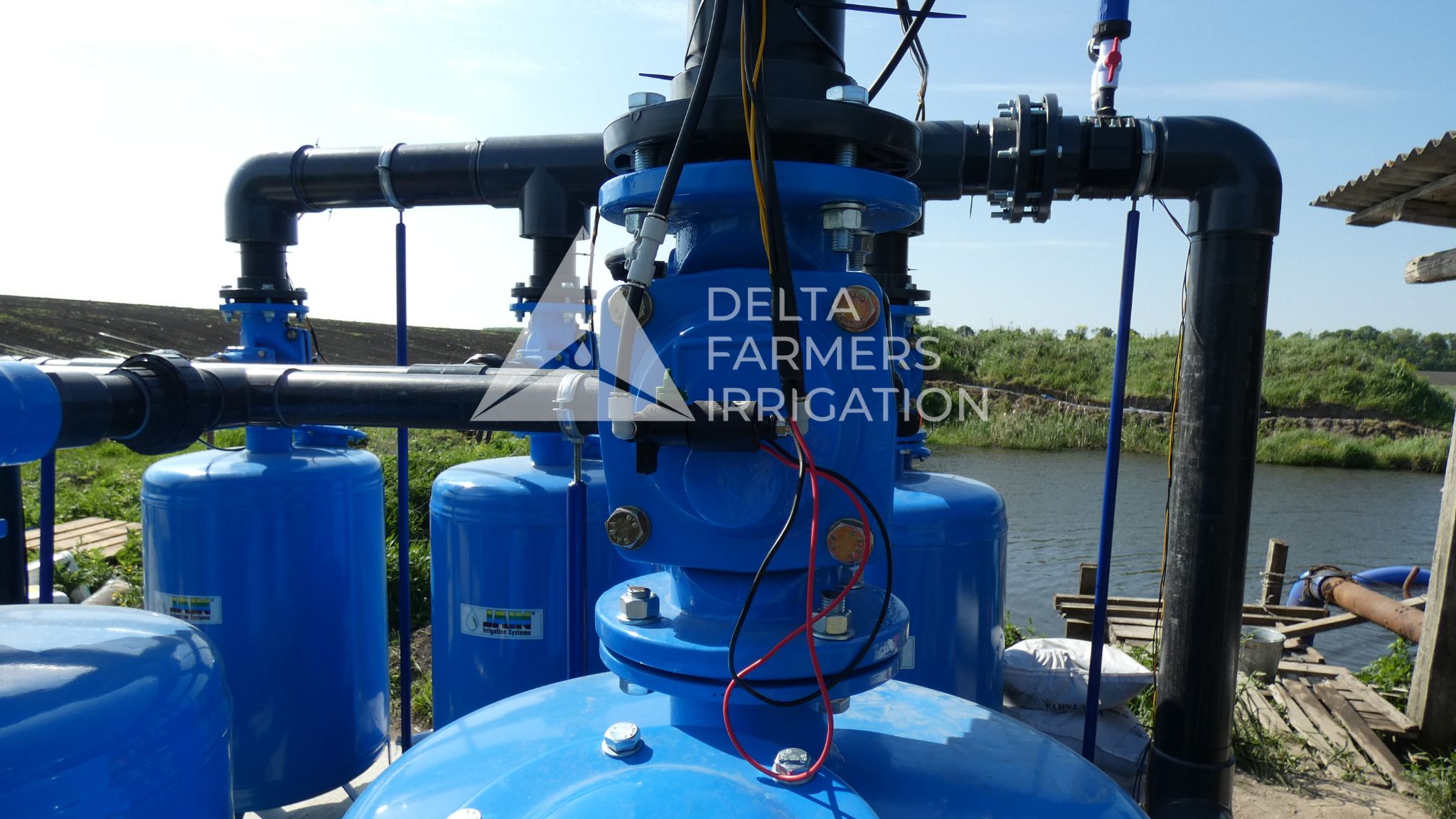

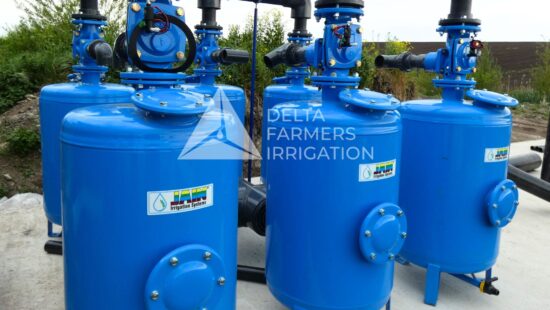

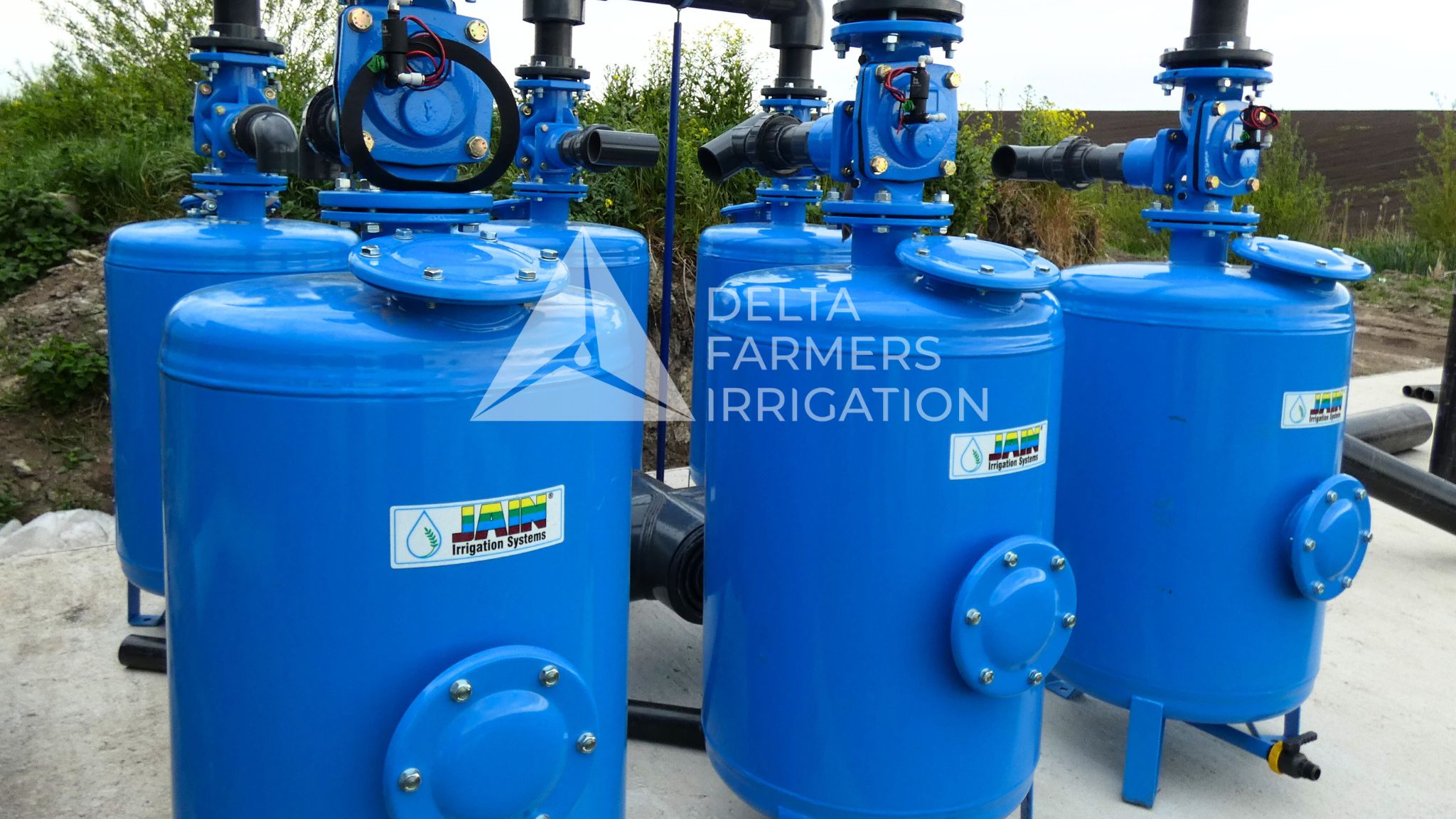

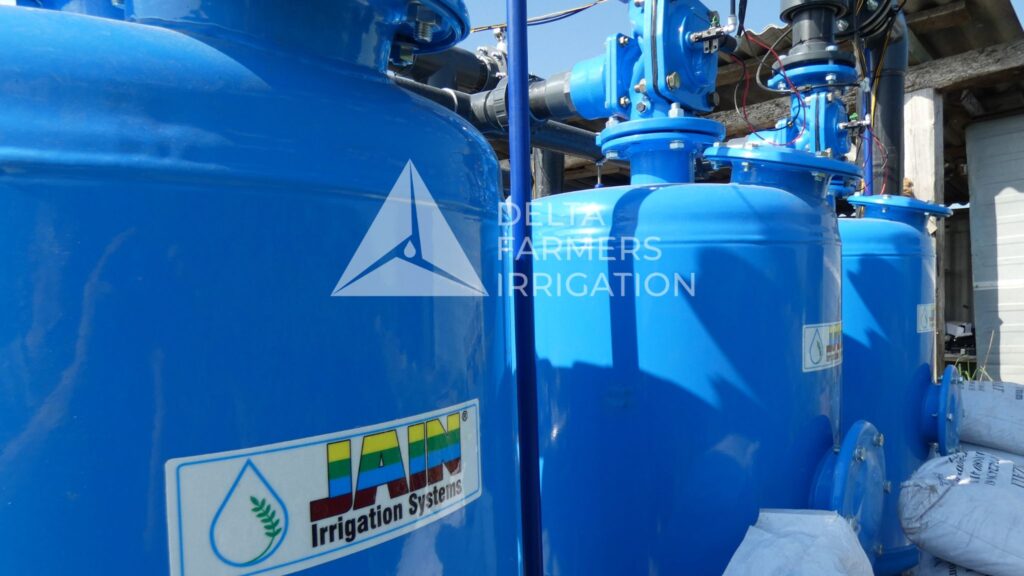

Для вирішення цієї проблеми нашими інженерами було запропоновано перед сітчастим фільтром встановити додатково систему гравійних фільтрів необхідною загальною продуктивністю (320м3/год) з автоматичним промиванням. Дана система складається з шести гравійних фільтрів (JAIN Irrigation Systems), номінальною пропускною здатністю 60м3/год кожен. У кожну таку бочку (фільтр) засипається по 125 кг базальтового піску.

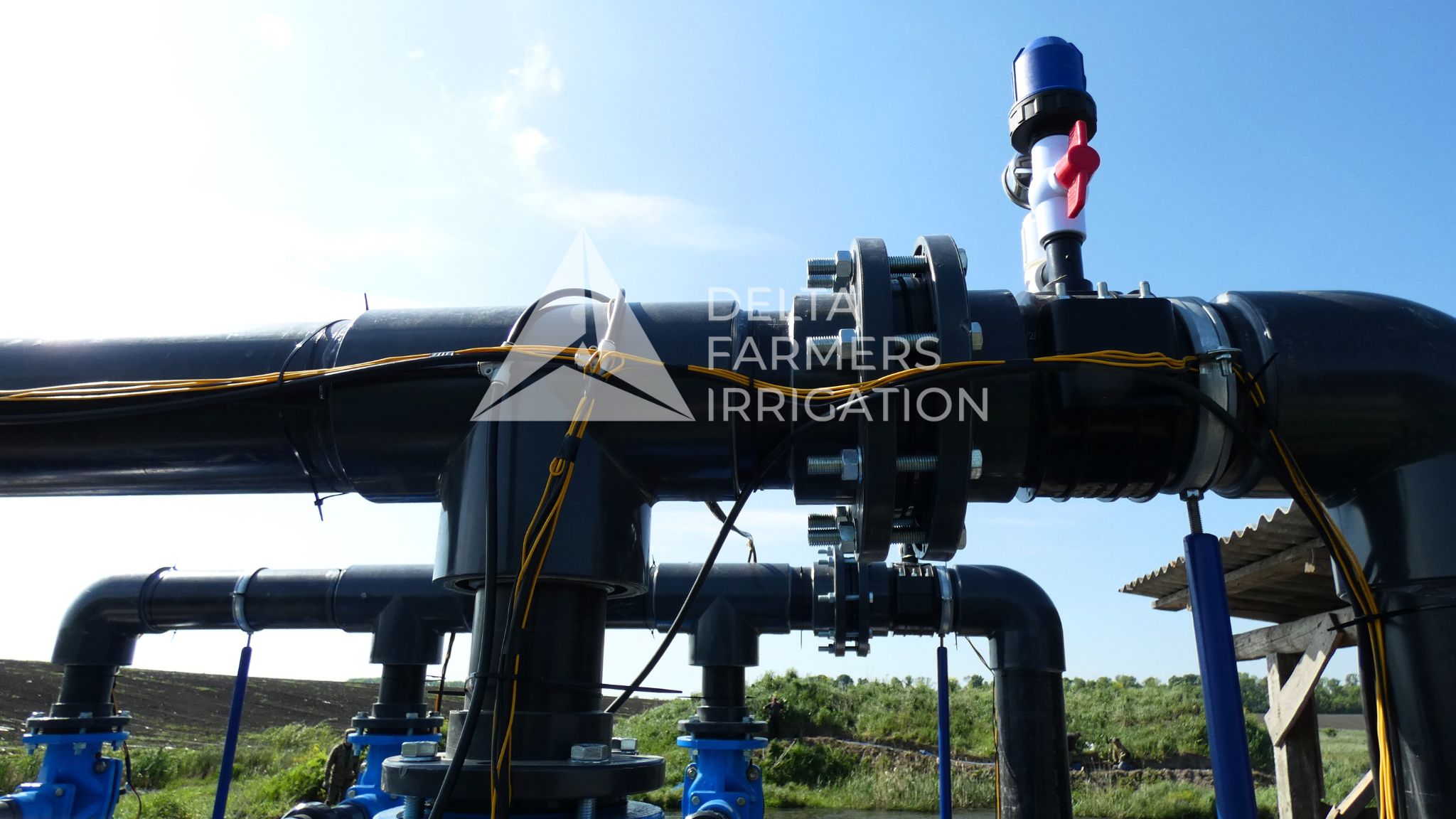

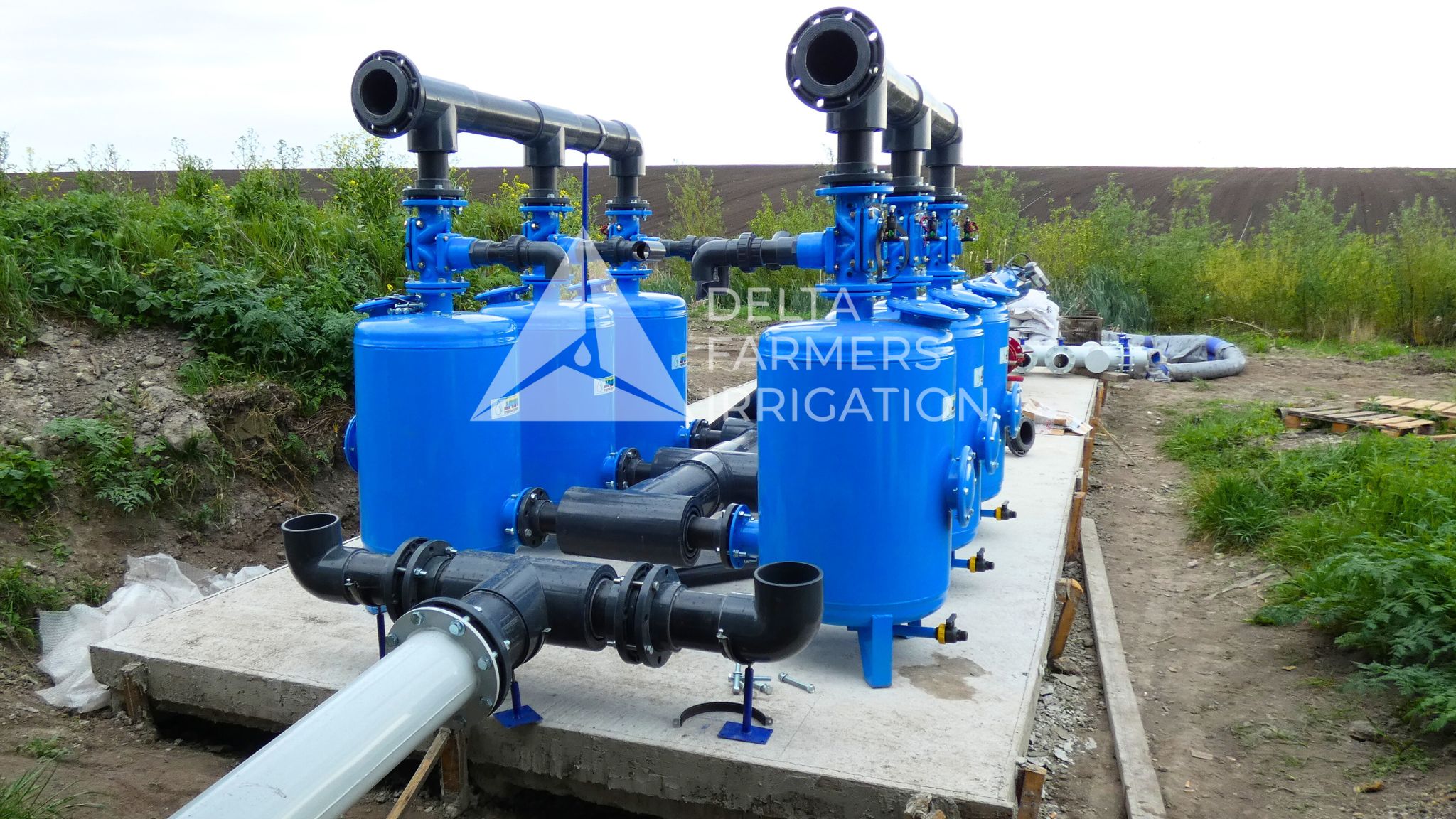

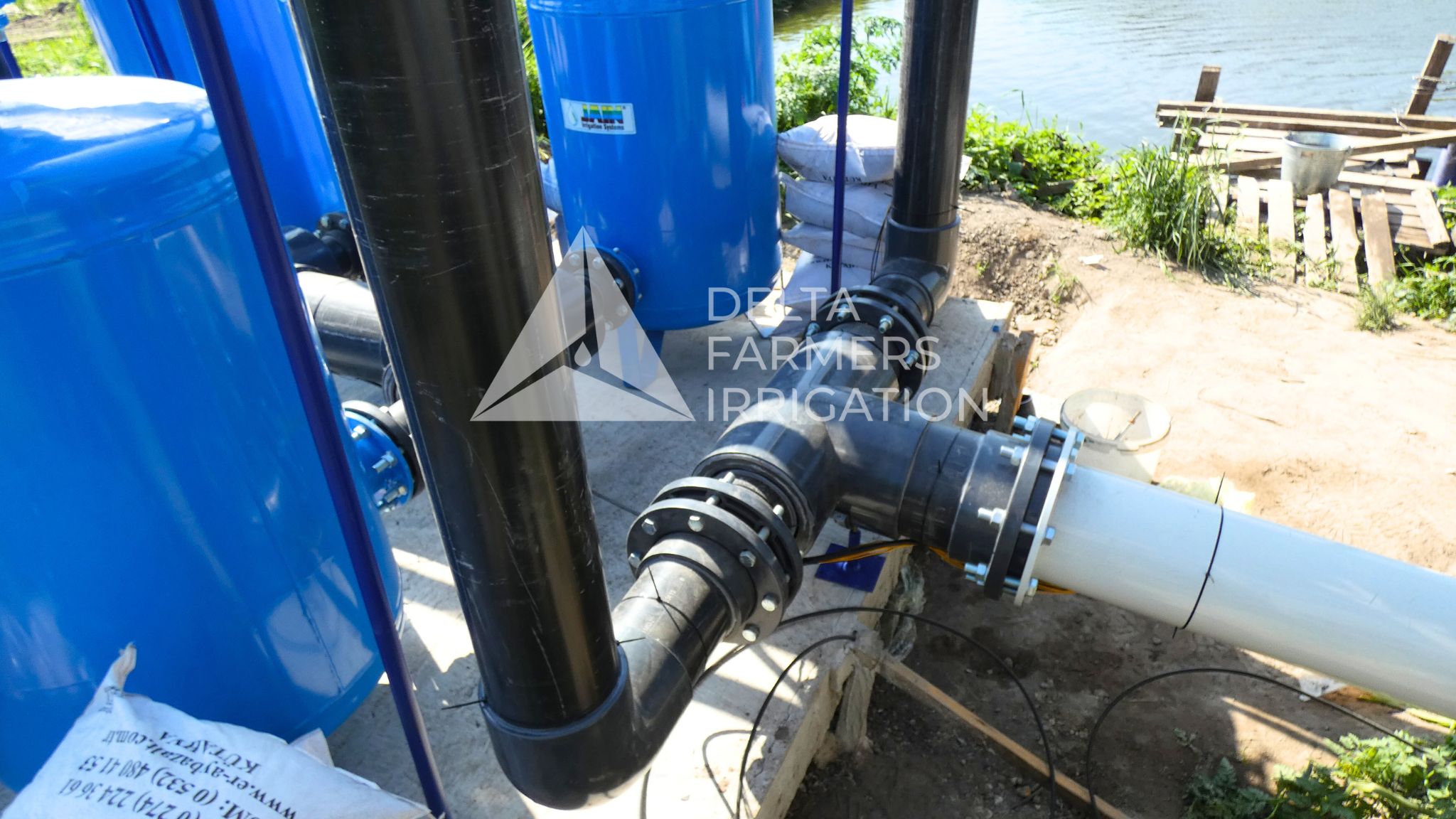

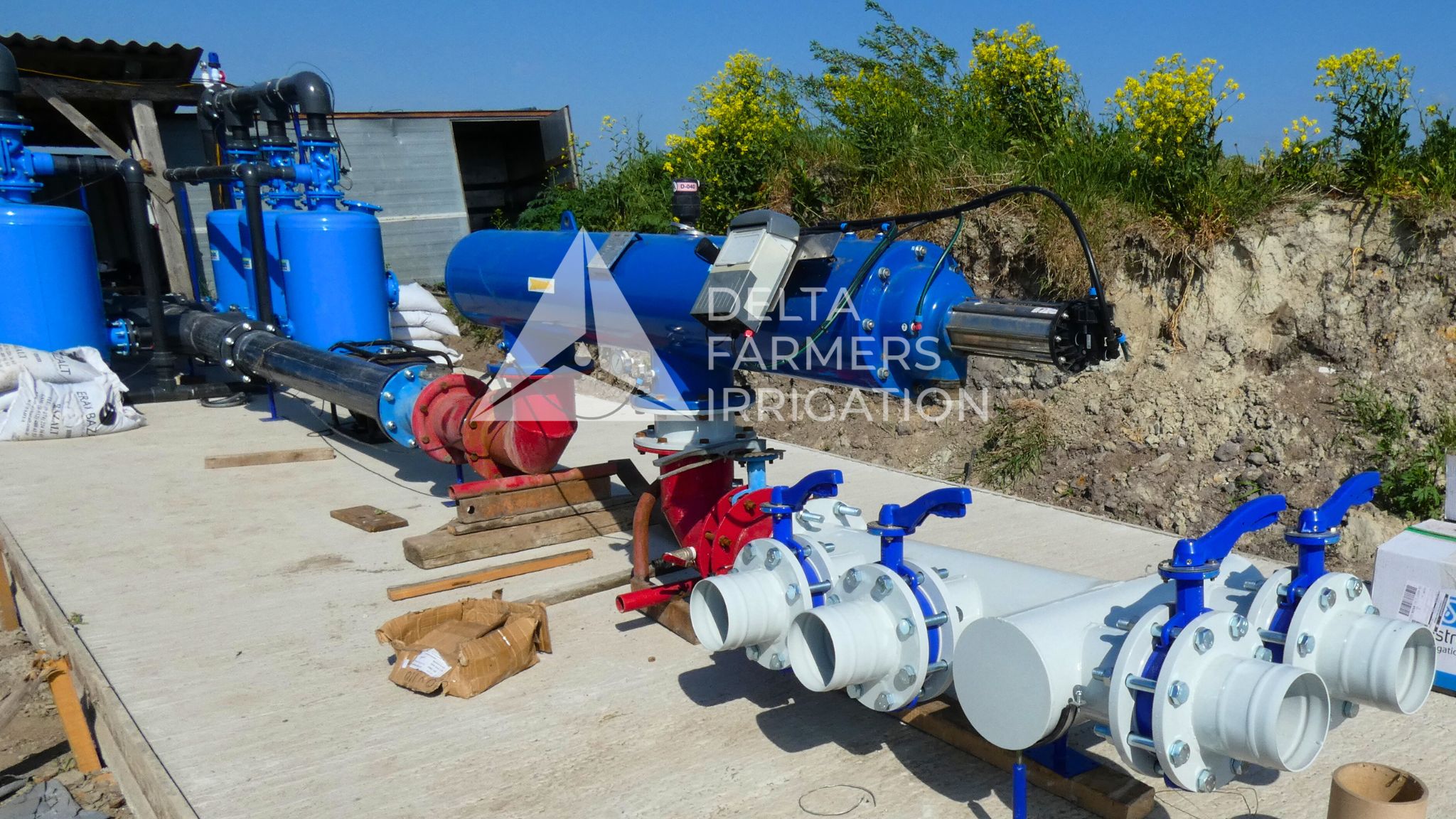

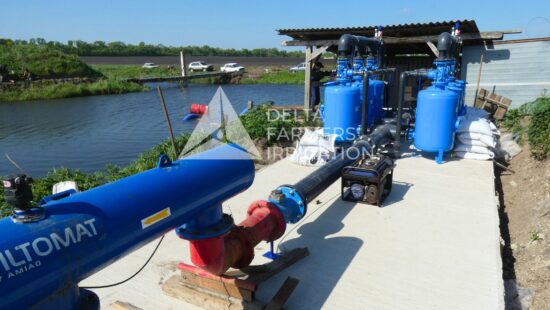

Перед початком монтажних робіт на місці встановлення фільтростанції замовником було залито бетонний майданчик розміром 3х10м. Для «обв’язування» фільтрів та підключення на місці до існуючої системи робочим матеріалом було обрано ПВХ (фітинги, труби). Так як розташування фільтростанції знаходилося у віддаленому та «важкодоступному» місці від складу, куди було доставлено обладнання, було прийнято рішення робити великовузлову поклейку і попередню збірку безпосередньо на складі. Далі готові вузли та фільтри за допомогою техніки замовника були доставлені на майданчик, де вже проводилося фінальне складання та підключення до насосної станції та сітчастого фільтру. Після випробування готової системи під тиском та перевірки на підтікання, гравійні фільтри через завантажувальний люк були заповнені фільтруючим елементом (базальтовим піском). Після чого проводилося перше промивання по черзі кожного фільтра, для позбавлення від дрібних домішок, до появи чистої води зі зливного колектора.

Фінальною частиною монтажу було налаштування контролера для автоматичного промивання гравійних фільтрів. Промивання всіх гравійних фільтрів запускається, якщо різниця тиску на вхідному та вихідному колекторах буде вищою за задане значення (в даному випадку 0,5 атм), що є індикатором засмічення всередині. Або ж примусове промивання 1-2 рази на день, якщо за цей час перепад тиску не досягне цього значення.

Так само, за бажанням клієнта, на виході з сітчастого фільтра було встановлено додатковий колектор на 4 виходи із засувкою на кожному, для можливості та зручності відключення на фільтростанції тих ділянок (полів), які в даний момент не поливаються.
